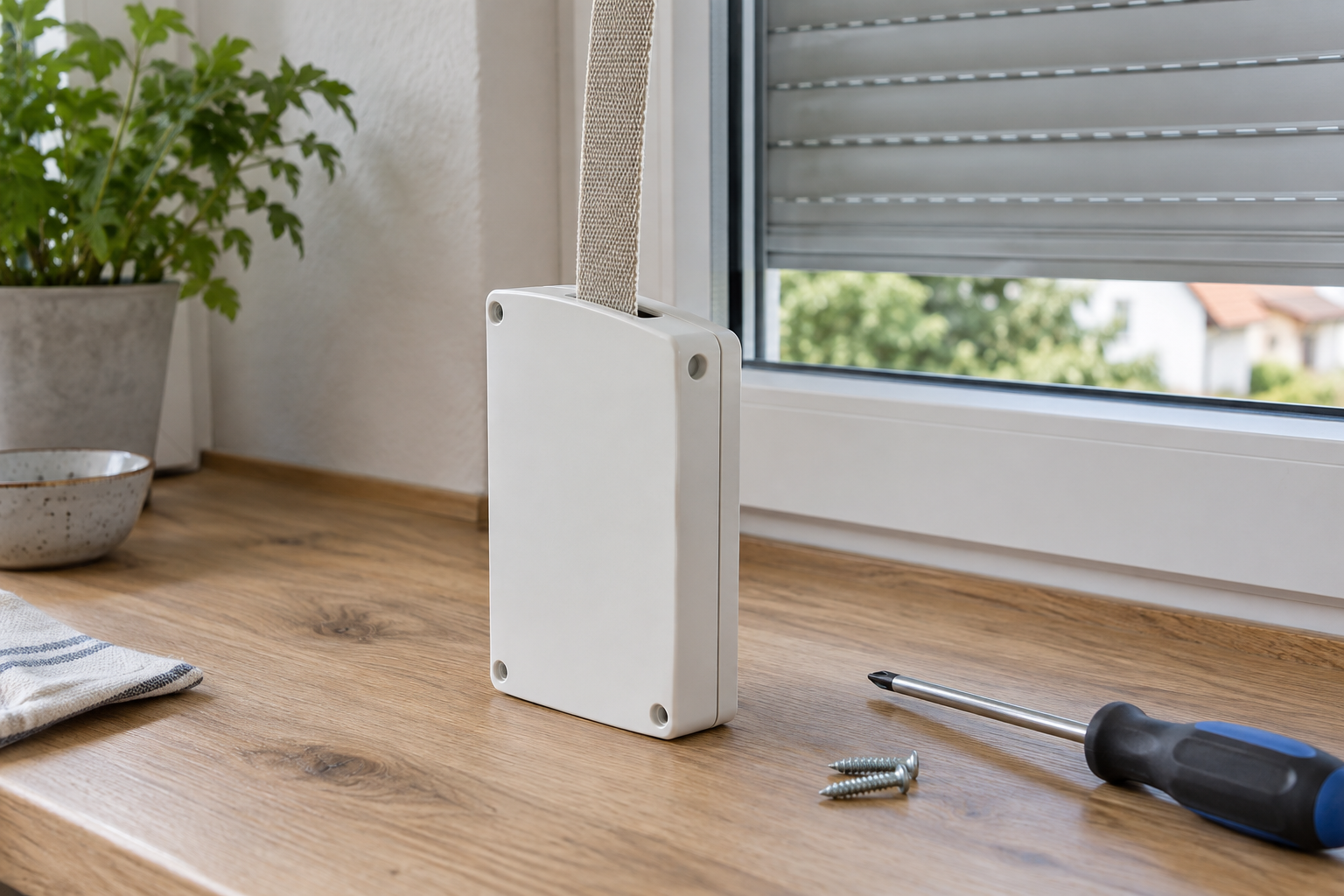

Gurtwickler wechseln: Wenn der Rollladengurt nicht mehr einzieht

Wenn der Rollladengurt nach dem Hochziehen lose herunterhängt, liegt der Verdacht auf einem defekten Gurtwickler nahe. Bevor Sie den Gurtwickler wechseln, sollten Sie jedoch Band und Führung prüfen. Ein verdrehter Gurt oder eine blockierte Einlaufstelle kann den Einzug ebenfalls verhindern. Ein neuer Wickler hilft erst dann zuverlässig, wenn die eigentliche Ursache bekannt ist.

Dieser Ratgeber behandelt den Austausch eines mechanischen Rollladen-Gurtwicklers. Sie erfahren, wie sich Aufputz- und Einlasswickler unterscheiden, welche Maße für die Bestellung wichtig sind und worauf Sie beim Umgang mit der vorgespannten Feder achten müssen. Elektrische Gurtwickler werden als eigene Variante eingeordnet; Arbeiten an deren elektrischen Bauteilen sind nicht Teil dieser Anleitung.

Was macht der Gurtwickler eigentlich?

Der Gurtwickler nimmt den beim Hochziehen frei werdenden Rollladengurt auf. Eine Feder hält das Band im unteren Gehäuse auf Spannung, sodass es nicht lose im Raum hängt. Die obere Gurtscheibe im Rollladenkasten erfüllt eine andere Aufgabe: Sie ist Teil der Kraftübertragung zur Rollladenwelle. Beide Bauteile arbeiten zusammen, sitzen aber an unterschiedlichen Stellen.

Ein mechanischer Wickler hebt den Rollladen nicht selbstständig wie ein Motor. Die Hubarbeit leisten Sie beim Ziehen am Gurt. Der Wickler übernimmt das geordnete Aufrollen des frei werdenden Bandes. Deshalb lässt sich aus einem schwer anzuhebenden Behang nicht unmittelbar schließen, dass die Feder im Wickler defekt ist.

Ist der Gurt selbst eingerissen oder stark ausgefranst, benötigen Sie zusätzlich eine passende Erneuerung des Bandes. Lesen Sie dafür unsere Anleitung Rollladengurt wechseln: Maße und Reparaturverfahren. Ein Wicklerwechsel und ein Gurtwechsel lassen sich bei Bedarf verbinden, sollten aber diagnostisch getrennt werden.

Gurtwickler defekt oder nur der Gurt blockiert?

Kontrollieren Sie zuerst den sichtbaren Verlauf des Bands. Liegt es flach oder bildet es einen Drall? Läuft es mittig in die Führung ein? Haben sich Fasern gelöst, die am Gehäuseschlitz hängen bleiben? Prüfen Sie diese Punkte bei langsamem, kontrolliertem Bewegen und halten Sie den Gurt dabei fest.

Ein plötzliches Geräusch im Wickler mit anschließend fehlendem Einzug kann auf einen Defekt im Federmechanismus hindeuten. Ein zunehmend schleppender Einzug kann dagegen auch durch Reibung, verschmutzte Führungen oder einen ungünstigen Gurtlauf verursacht werden. Allein das Symptom liefert keine sichere Diagnose. Öffnen Sie die Federkassette nicht, um auf Verdacht nachzusehen.

Beobachtung	Mögliche Ursache	Prüfung vor dem Kauf
Band hängt lose, Wickler zieht kaum ein	Federmechanismus defekt oder Gurt im Gehäuse blockiert	Gurtlauf und erkennbare Beschädigungen kontrollieren
Band zieht nur teilweise ein	Unpassende Gurtmenge, Reibung oder gestörter Mechanismus	Gurtmaß, Wicklerkapazität und Führung vergleichen
Gurt scheuert an einer Seite	Wickler schief montiert oder Führung beschädigt	Ausrichtung und Einlaufkante prüfen
Rollladen lässt sich schwer anheben	Behang, Führung oder obere Mechanik schwergängig	Gesamte Anlage beurteilen
Gehäuse oder Halterung gebrochen	Mechanische Beschädigung	Befestigung und Ersatzbauform bestimmen

Aufputzwickler und Unterputzwickler unterscheiden

Aufputzwickler: Gehäuse sichtbar montiert

Ein Aufputzwickler sitzt vor der Wand oder am Fensterrahmen. Manche Modelle sind schwenkbar, andere feststehend. Für den Ersatz zählen nicht nur die Außenmaße, sondern auch die Befestigungspunkte und die Richtung, aus der das Band einläuft. Prüfen Sie außerdem, ob ausreichend Platz für den vorgesehenen Schwenkbereich vorhanden ist.

Ein neues Gehäuse darf nicht mit Fenstergriff, Vorhang oder Fensterflügel kollidieren. Vergleichen Sie deshalb die Situation im geöffneten und geschlossenen Fensterzustand. Eine optisch kompakte Alternative kann einen ungünstigen Gurteinlauf besitzen und dadurch mehr Reibung verursachen als das bisherige Modell.

Einlasswickler: Mechanik in einer Wandöffnung

Beim Einlass- beziehungsweise Unterputzwickler steckt der Mechanismus in einem Mauerkasten. Sichtbar bleibt vor allem die Abdeckplatte. Messen Sie den Abstand der Befestigungsschrauben von Mitte zu Mitte. Zusätzlich müssen Tiefe, Breite und Höhe des einzuschiebenden Mechanismus in die vorhandene Öffnung passen.

Eine passende Abdeckplatte beweist noch nicht, dass auch die dahinterliegende Trommel hineinpasst. Umgekehrt bedeutet eine beschädigte Platte nicht zwingend einen Defekt des gesamten Wicklers. Für bestimmte Konstruktionen gibt es separate Ersatzplatten. Ein Beispiel zeigt die Schellenberg-Anleitung zur austauschbaren DUO-Abdeckplatte.

Checkliste: Den richtigen Ersatz-Gurtwickler kaufen

Erstellen Sie vor der Bestellung eine kleine Maßliste. Fotografieren Sie das vorhandene Gehäuse, die Befestigung und mögliche Typangaben. Schreiben Sie zu jedem Maß, was genau gemessen wurde. Beim Lochabstand muss beispielsweise klar sein, dass Sie die Schraubenmitten und nicht die Außenkanten der Abdeckplatte meinen.

• Bauart: Aufputz, schwenkbarer Aufputz oder Einlassmontage.
• Gurtbreite: Am unbeschädigten Band flach messen.
• Gurtstärke und Aufnahme: Zulässige Bandmenge des neuen Wicklers beachten.
• Befestigung: Schraubenabstand und Art der Montage vergleichen.
• Einbauraum: Gehäusemaße beziehungsweise verfügbare Mauerkastentiefe prüfen.
• Gurtverlauf: Einlaufrichtung, Führung und gegebenenfalls Schwenkbarkeit berücksichtigen.
• Lieferzustand: Mit Gurt, ohne Gurt oder mit gesicherter Vorspannung.

Wählen Sie nach diesen Merkmalen und der Herstellerfreigabe. Der Begriff „Universalwickler“ ersetzt keinen Maßvergleich. Besonders Gurtstärke und Aufnahmekapazität werden leicht übersehen. Ein Band kann in der Breite passen und trotzdem zu viel Raum auf der Trommel benötigen.

Warum die Feder beim Wechsel besondere Aufmerksamkeit braucht

Im mechanischen Wickler ist Energie in einer Feder gespeichert. Wird eine vorgespannte Trommel unkontrolliert freigegeben, kann sie schlagartig zurückdrehen. Der Hersteller Schellenberg weist in seiner Montageanleitung zum ROLLODRIVE 35 ausdrücklich auf dieses Risiko beim Ausbau eines alten mechanischen Wicklers hin. Der Hinweis betrifft die Demontage, auch wenn anschließend ein anderes Gerät eingebaut wird.

Benutzen Sie daher die für Ihr Modell vorgesehene Arretierung und halten Sie die Trommel kontrolliert. Handschutz ersetzt keine wirksame Sicherung. Öffnen Sie nicht die geschlossene Federdose und versuchen Sie nicht, eine herausgesprungene Feder improvisiert zurückzulegen. Ein vollständiger Ersatzwickler ist bei einem beschädigten geschlossenen Mechanismus oft einfacher und sicherer zu handhaben.

Eine festgelegte Zahl zusätzlicher Umdrehungen lässt sich nicht allgemein empfehlen. Zu hohe Vorspannung kann den Mechanismus überlasten; zu geringe Spannung kann den Einzug beeinträchtigen. Entscheidend ist die konkrete Montageanleitung des Wicklers. Fehlt diese und lässt sich die Bauart nicht eindeutig zuordnen, lassen Sie die Reparatur fachkundig ausführen.

Gurtwickler wechseln: Vorbereitung

Räumen Sie den Arbeitsbereich frei und legen Sie Werkzeug sowie den neuen Wickler bereit. Prüfen Sie vor dem Ausbau, ob das Ersatzteil tatsächlich vollständig ist. Bei einem vormontierten Modell darf eine Transportsicherung nicht vorzeitig entfernt werden. Lesen Sie die Reihenfolge für Gurtbefestigung und Entriegelung zuerst vollständig durch.

Senken Sie den Rollladen für den gewöhnlichen Wicklertausch vollständig und kontrolliert ab, sodass der Behang aufliegt. Der Gurt darf trotzdem nicht unkontrolliert losgelassen werden. Falls die Anleitung Ihrer besonderen Anlage eine andere Ausgangslage verlangt, übernehmen Sie auch deren dazugehörige Sicherung. Eine Anweisung aus einem Reparaturset für einen anderen Zweck ist keine passende Ersatzanleitung.

Fotografieren Sie den sichtbaren Gurtlauf und die Montageposition. Markieren Sie gegebenenfalls die Bandseite mit einem ablösbaren Stück Klebeband. So erkennen Sie später, ob beim Umsetzen ein Drall entstanden ist. Lösen Sie erst danach die Befestigung des alten Wicklers.

Mechanischen Gurtwickler Schritt für Schritt austauschen

1. Alten Wickler kontrolliert abnehmen

Lösen Sie die Schrauben und unterstützen Sie das Gehäuse. Einen Einlasswickler ziehen Sie vorsichtig aus seiner Öffnung, ohne den Gurt über scharfe Kanten zu führen. Bei einem Aufputzmodell beachten Sie die Befestigung des Gehäuses und eines gegebenenfalls separaten Schwenkhalters. Bewahren Sie die Schrauben für den Vergleich auf.

2. Trommel sichern und Gurtbefestigung lösen

Nutzen Sie die vorgesehene Sperre des alten Modells. Halten Sie die Trommel auch während des Lösens kontrolliert und lösen Sie das Band erst, wenn die Sicherung wirksam ist. Ist keine sichere Arretierung erkennbar oder der Mechanismus beschädigt, lassen Sie den Ausbau fachkundig erledigen. Vermeiden Sie jede Situation, in der die Trommel frei zurückschnellen könnte.

3. Alten und neuen Wickler vergleichen

Prüfen Sie Einbaumaße, Schraubenabstand, Gurtbreite und Eintrittsrichtung direkt nebeneinander. Kontrollieren Sie auch den Zustand des Gurtendes. Ist die Befestigungsstelle eingerissen, darf sie nicht unverändert weiterverwendet werden. Eine fachgerechte Anpassung muss genügend tragfähiges Band erhalten und zur erforderlichen Gesamtlänge passen.

4. Gurt am Ersatzwickler befestigen

Führen Sie das Band flach und ohne Drehung durch den vorgesehenen Eingang. Befestigen Sie es mit der für dieses Modell vorgesehenen Aufnahme. Übernehmen Sie nicht blind einen alten Schlitz oder Hakenabstand, wenn die neue Konstruktion anders arbeitet. Eine Gurtverbindung muss sicher halten und darf keine lose Gewebelasche im Laufweg hinterlassen.

5. Vorspannung nach Anleitung übernehmen

Bei einem werkseitig vorgespannten Ersatzteil lösen Sie die Sicherung erst zum angegebenen Zeitpunkt. Lassen Sie das Band kontrolliert einziehen und halten Sie es dabei geführt. Bei einem nicht vorgespannten Modell ist die Herstellervorgabe zur Federstellung maßgeblich. Stoppen Sie, wenn sich die richtige Reihenfolge nicht eindeutig aus der Anleitung ergibt.

6. Wickler montieren und ausrichten

Setzen Sie einen Einlasswickler gerade in den Mauerkasten ein. Er darf nicht durch Druck der Abdeckplatte verkantet werden. Ein Aufputzwickler muss so sitzen, dass das Band sauber in die Führung läuft. Ziehen Sie die geeigneten Befestigungsschrauben gleichmäßig an, ohne Kunststoff zu verformen. Die Montagefläche muss ausreichend tragfähig sein.

7. Funktion langsam prüfen

Bewegen Sie den Rollladen zunächst über einen kurzen Abschnitt und anschließend über mehrere Zwischenstellungen. Beobachten Sie, ob der Gurt vollständig und gerade aufgenommen wird. Prüfen Sie, ob ungewöhnliche Reibung, Geräusche oder ein harter Anschlag auftreten. Der Behang muss sich weiterhin kontrolliert bedienen lassen. Beenden Sie den Test bei jeder deutlichen Auffälligkeit.

Wenn der neue Gurtwickler ebenfalls schlecht einzieht

Sehen Sie zuerst nach einem verdrehten Band und einem schiefen Eintrittswinkel. Kontrollieren Sie anschließend, ob Gurtstärke und Länge zur Kapazität passen. Eine gefüllte Trommel kann nicht durch zusätzliche Federspannung mehr Band aufnehmen. Ebenso behebt stärkeres Spannen keine beschädigte obere Führung.

Prüfen Sie außerdem, ob das Gehäuse bei der Montage zusammengedrückt wurde oder die Mechanik am Mauerkasten anliegt. Lösen Sie die Ursache entsprechend der Anleitung, statt das Gehäuse aufzuschneiden oder Führungen wegzufeilen. Wenn kein eindeutiger Montagefehler erkennbar ist, wenden Sie sich mit Modellangabe und Fotos an den Hersteller oder einen Fachbetrieb.

Elektrischen Gurtwickler nachrüsten: Eine eigene Entscheidung

Ein elektrischer Gurtwickler kann die manuelle Bedienung ersetzen, benötigt aber zusätzliche Prüfungen. Neben Einbaumaßen und Gurtaufnahme zählen die zulässige Zugkraft, die Eignung für den vorhandenen Behang und die vorgesehene Stromversorgung. Ein schwer laufender Rollladen sollte vor der Nachrüstung instand gesetzt werden.

Geräte mit vorgesehenem Netzstecker unterscheiden sich von fest angeschlossenen Lösungen. Arbeiten an einer festen Elektroinstallation gehören zu einer Elektrofachkraft. Gehäuse elektrischer Geräte werden nicht zur Reparatur geöffnet. Folgen Sie bei Montage, Endlageneinstellung und Betrieb ausschließlich der Anleitung des ausgewählten Modells.

Häufige Fragen zum Gurtwicklerwechsel

Muss dafür der Rollladenkasten geöffnet werden?

Bei einem reinen Austausch des unteren Wicklers mit intaktem Gurt ist das häufig nicht nötig. Müssen zusätzlich die obere Gurtbefestigung oder die Gurtscheibe bearbeitet werden, ist Zugang zum Kasten erforderlich. Entscheidend ist der tatsächliche Reparaturumfang.

Kann ich nur die Feder wechseln?

Nur wenn der Hersteller dafür ein vorgesehenes Reparaturverfahren und passende Ersatzteile anbietet. Das Öffnen einer unbekannten Federdose ist keine geeignete Routinearbeit. Bei einem defekten geschlossenen Mechanismus ist der vollständige Wicklertausch meist einfacher zu beurteilen.

Kann der alte Gurt weiterverwendet werden?

Ja, wenn er unbeschädigt ist, passende Maße besitzt und sicher am Ersatzwickler befestigt werden kann. Prüfen Sie besonders die bisherige Befestigungsstelle und die Kanten. Ein stark verschlissenes Band sollte gemeinsam mit dem Wickler ersetzt werden.

Weitere Beiträge zu mechanischen Fehlern finden Sie unter Jalousie und Rolladen. Falls Ihr Sonnenschutz statt eines flachen Gurts dünne Schnüre und einen Wendestab besitzt, führt Sie unser Überblick zum Reparieren einer Innenjalousie zum passenden Bauteil.
