Herdanschlussdose Aufputz: Auswahl und Planung

Eine Herdanschlussdose in Aufputz-Ausführung wird sichtbar auf der Wand oder einer geeigneten Montagefläche befestigt. Sie ist sinnvoll, wenn die Leitung ebenfalls auf Putz geführt wird, die Wand nicht aufgestemmt werden soll oder eine robuste, gut zugängliche Lösung in einem Nebenraum beziehungsweise einer Bestandsküche benötigt wird. Angeschlossen und geprüft wird sie von einer Elektrofachkraft.

Entscheidend sind nicht nur Aufputz oder Unterputz. Dose, Leitung, Klemmen, Zugentlastung, Schutzart und Anschlussleistung müssen zur vorhandenen Anlage und zu den Geräten passen. Vor dem Kauf sollte daher feststehen, welche Zuleitung vorhanden ist und ob Kochfeld, Backofen oder eine Kombination angeschlossen werden soll.

Was ist eine Aufputz-Herdanschlussdose?

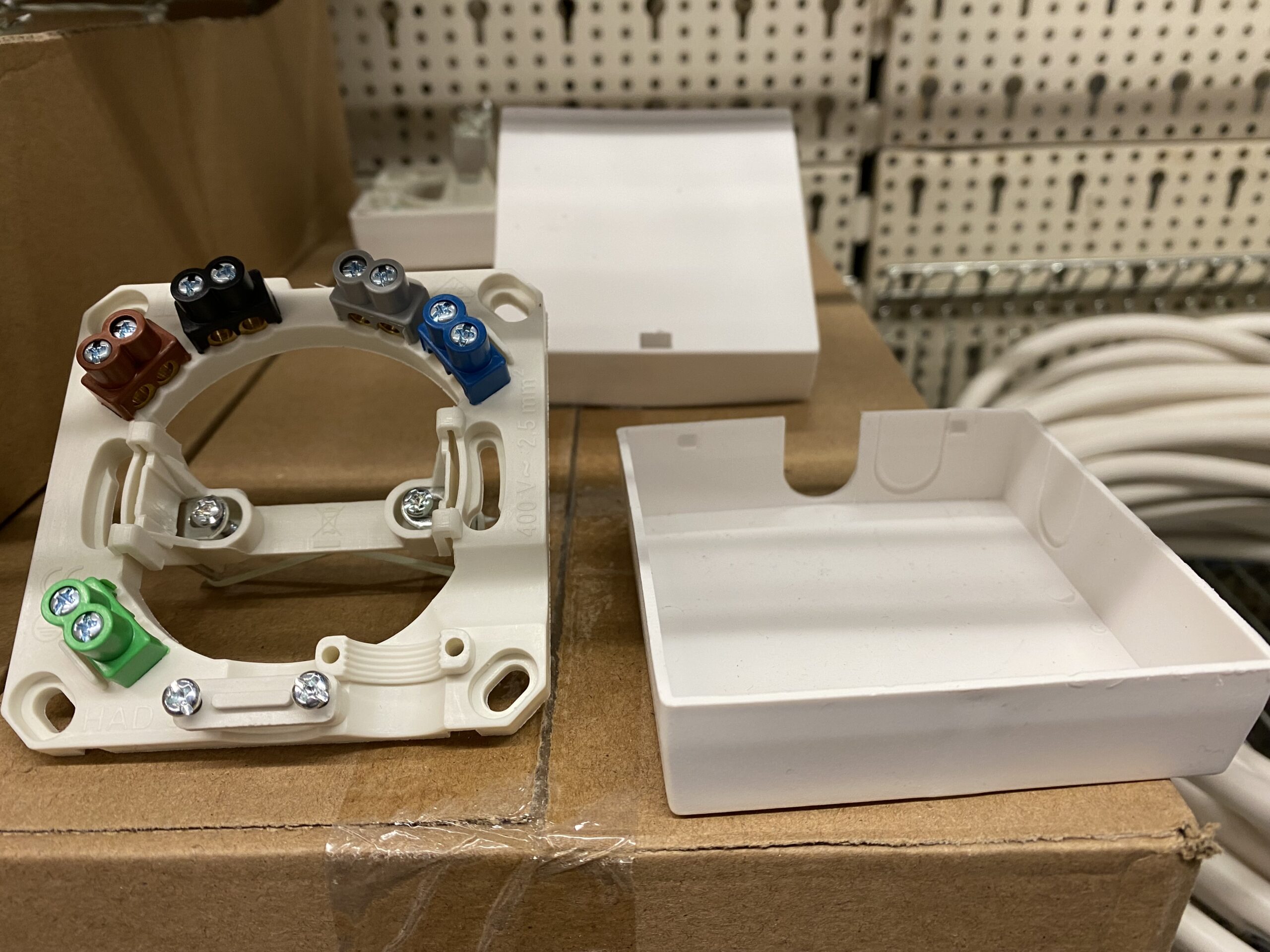

Die Herdanschlussdose bildet den festen Übergabepunkt zwischen Gebäudeinstallation und Anschlussleitung des Herdes oder Kochfelds. Bei der Aufputzvariante sitzen Gehäuse und Deckel vor der Wand. Die Leitungszuführung erfolgt je nach Modell und Planung seitlich, von oben, von unten oder rückseitig.

Im Unterschied zu einer gewöhnlichen Steckdose ist die Herdanschlussdose für einen fest vorgesehenen Geräteanschluss und die dafür ausgelegten Leiter und Klemmen bestimmt. Sie ist kein universeller Verteiler. Ob zwei getrennte Geräte über einen vorhandenen Herdstromkreis versorgt werden dürfen, muss anhand von Anschlusswerten, Stromkreis, Herstellerangaben und einem geeigneten Anschlusskonzept beurteilt werden.

Wann ist Aufputz die richtige Bauart?

• Die Zuleitung wird in einem Installationskanal oder Rohr auf der Wand geführt.
• Eine massive Wand soll nicht geschlitzt oder aufgestemmt werden.
• Die Dose muss an einer geeigneten, gut zugänglichen Stelle nachgerüstet werden.
• Der Wandaufbau lässt eine Unterputzdose nur mit unverhältnismäßigem Aufwand zu.
• In Werkstatt, Hauswirtschaftsraum oder provisorisch geplanter Küchenzeile ist eine sichtbare Installation gestalterisch vertretbar.

Eine Unterputz-Herdanschlussdose ist flacher und lässt sich in fertigen Küchen meist unauffälliger integrieren. Aufputz spart dagegen Eingriffe in die Wand, benötigt aber mehr Bautiefe. Hinter einem Gerät oder Schrank kann jeder zusätzliche Zentimeter darüber entscheiden, ob der Herd bündig steht.

Aufputz und Unterputz im Vergleich

Kriterium	Aufputz	Unterputz
Montage	Gehäuse sitzt auf der Oberfläche	Einbaudose liegt in der Wand
Baulicher Eingriff	Meist geringer, besonders bei sichtbarer Leitungsführung	Schlitzen, Bohren oder vorhandene Gerätedose erforderlich
Platzbedarf	Größere Aufbauhöhe	Geringere sichtbare Tiefe
Zugänglichkeit	Bei guter Positionierung einfach erreichbar	Nach Küchenmontage ebenfalls zugänglich zu planen
Gestaltung	Sichtbar, kann in Kanalführung integriert werden	Unauffälliger

Die wichtigsten Auswahlkriterien

Klemmen und Leiter

Die Anschlussklemmen müssen für Leiterart, Querschnitt und Anzahl der anzuschließenden Leiter zugelassen sein. Massive und flexible Leiter stellen unterschiedliche Anforderungen. Aderendhülsen sind nur dort sinnvoll und zulässig, wo Klemme und Herstellerangabe sie vorsehen. Mehrere Leiter unter eine nicht dafür freigegebene Klemme zu setzen, ist keine zulässige Verteilung.

Zugentlastung

Die flexible Geräteanschlussleitung darf ihre Zug- und Biegekräfte nicht auf die elektrischen Kontaktstellen übertragen. Eine geeignete Zugentlastung gehört deshalb zum Anschlusskonzept. Sie muss zur Leitung passen und den Mantel halten, nicht die einzelnen Adern quetschen.

Gehäuse, Deckel und Einführungen

Das Gehäuse muss geschlossen, mechanisch stabil und für den Montageort geeignet sein. Leitungseinführungen dürfen keine scharfen Kanten besitzen. Ungenutzte Öffnungen werden systemgerecht verschlossen. Ein Deckel, der wegen zu vieler oder ungünstig geführter Adern unter Spannung steht, ist ein Hinweis auf eine ungeeignete Dose oder schlechte Planung.

Schutzart und Umgebung

In einer normalen trockenen Küche kann eine andere Ausführung genügen als in einem feuchten Keller, einer Außenküche oder einem Bereich mit Spritzwasser. Die erforderliche IP-Schutzart ergibt sich aus den Umgebungsbedingungen und der gesamten Installation, nicht aus einer pauschalen Empfehlung. Auch Wärmequellen, Reinigungswasser und mechanische Beanspruchung sind zu berücksichtigen.

Bauhöhe und Leitungsführung

Vor der Montage wird der reale Abstand zwischen Wand, Gerät, Sockel, Schrankrückwand und Arbeitsplatte gemessen. Eine Aufputzdose gehört nicht an eine Stelle, an der das Gerät sie einklemmt, aufheizt oder beim Einschieben beschädigt. Leitung und Biegeradius müssen ohne Quetschung Platz finden.

Wo sollte die Herdanschlussdose sitzen?

Die Dose muss für Anschluss, Prüfung und spätere Arbeiten erreichbar bleiben. Direkt hinter einem tiefen Einbaugerät ist die Zugänglichkeit oft schlecht; zugleich kann die Aufbauhöhe verhindern, dass das Gerät vollständig eingeschoben wird. Häufig ist eine seitliche Position im benachbarten Unterschrank oder im Sockelbereich besser, sofern Gerätehersteller, Leitungsweg und Küchenplanung dies zulassen.

Ungeeignet sind Bereiche, in denen die Dose dauerhaft von Hitze, Feuchtigkeit, scharfen Möbelkanten oder beweglichen Schubladen belastet wird. Auch ein Platz unmittelbar unter undichten Wasseranschlüssen ist zu vermeiden. Die Elektro- und Küchenplanung sollte daher vor der Möbelmontage abgestimmt werden.

Kann man Kochfeld und Backofen gemeinsam anschließen?

Das hängt von den Geräten und der vorhandenen Installation ab. Ein autarkes Kochfeld und ein separater Backofen besitzen häufig unterschiedliche Anschlusskonzepte. Der Backofen kann je nach Gerät für eine Schutzkontaktsteckdose vorgesehen sein, während das Kochfeld fest angeschlossen wird. Andere Kombinationen verlangen eine andere Aufteilung.

Eine gewöhnliche Herdanschlussdose darf nicht allein deshalb mit zusätzlichen Leitern belegt werden, weil räumlich Platz vorhanden ist. Für zwei Geräte kann eine geeignete Doppelanschlussdose, eine vom Hersteller freigegebene Herdanschlussbox beziehungsweise ein Power Splitter oder eine getrennte Versorgung erforderlich sein. Die Elektrofachkraft prüft dabei Belastung, Phasenaufteilung, Neutralleiter, Schutzleiter, Absicherung und Herstelleranschlussbilder.

Vorhandene Anlage prüfen lassen

Eine fünfadrige Leitung ist ein wichtiger Hinweis, aber noch kein vollständiger Nachweis für einen geeigneten Herdanschluss. Zu prüfen sind unter anderem Leiterquerschnitt, Absicherung, Schutzmaßnahme, Leitungsverlauf, Klemmstellen und die tatsächliche Zuordnung im Verteiler. In älteren Gebäuden können abweichende Leiterfarben, frühere Umbauten oder eine einphasige Versorgung vorliegen.

Wer einen neuen Herd plant, sollte Typenschilder und Anschlussunterlagen beider Geräte bereithalten. Der Beitrag Küchenherd anschließen erklärt, welche Angaben der Fachbetrieb für die Vorbereitung benötigt.

Warum der Anschluss Facharbeit ist

Am Herdanschluss können gefährliche Spannungen und hohe Dauerlasten auftreten. Fehlerhafte Klemmen, unzureichend angezogene Verbindungen, beschädigte Leiter oder eine falsche Brückung können zu Stromschlag, Überhitzung und Brand führen. Ein Foto der Aderfarben ersetzt weder Messung noch Prüfung.

Nach § 13 der Niederspannungsanschlussverordnung muss die elektrische Anlage nach den anerkannten Regeln der Technik errichtet, geändert und instand gehalten werden; Arbeiten sind im beschriebenen Rahmen eingetragenen Installationsunternehmen vorbehalten. Die DGUV Information 203-001 beschreibt die fachlichen Sicherheitsgrundlagen bei Arbeiten an elektrischen Anlagen.

Was die Elektrofachkraft kontrolliert

1. Gerätedaten: Anschlussleistung, Schaltbild, Leitungsanforderungen und Herstellervorgaben.
2. Stromkreis: Leiterzahl, Querschnitt, Absicherung, Schutzmaßnahme und Zuordnung.
3. Montageort: Zugänglichkeit, Wärme, Feuchte, mechanischer Schutz und Platz hinter den Möbeln.
4. Komponenten: Passende Dose, Klemmen, Leitungseinführungen und Zugentlastung.
5. Ausführung: Leiteranschlüsse, Biegeradien, geschlossener Berührungsschutz und mechanisch spannungsfreie Montage.
6. Prüfung: Vorgesehene Messungen, Funktionskontrolle und Dokumentation vor der Übergabe.

Typische Planungs- und Montagefehler

• Dose zu tief hinter dem Gerät: Der Herd lässt sich nicht vollständig einschieben oder drückt auf Gehäuse und Leitung.
• Fehlende Zugentlastung: Bewegungen wirken direkt auf die Klemmen.
• Ungeeignete Mehrfachbelegung: Zwei Geräte werden ohne dafür vorgesehenes System an eine Klemme angeschlossen.
• Zu kleines Gehäuse: Leiter werden scharf geknickt und der Deckel schließt nicht spannungsfrei.
• Verdeckte Dose: Prüfung und Wartung erfordern später den Ausbau der kompletten Küche.
• Keine Abschlussprüfung: Eine reine Funktionsprobe erkennt Schutz- und Kontaktfehler nicht zuverlässig.

Aufputz-Herdanschlussdose nachrüsten: Planung für Eigentümer und Mieter

Eigentümer sollten Elektro- und Küchenplanung gemeinsam beauftragen, bevor Schränke bestellt oder Leitungswege verkleidet werden. In Mietwohnungen ist die feste Elektroinstallation Sache des Vermieters beziehungsweise nur mit dessen Zustimmung zu verändern. Eine sichtbare Aufputzlösung kann baulich schonend sein, bleibt aber eine Änderung der Anlage und kein mobiles Zubehör.

Für ein Angebot helfen Fotos des Bereichs, ein Grundriss mit Gerätemaßen, Typenschilder, Anschlussanleitungen und Angaben zur vorhandenen Dose. Verbindliche Aussagen über Eignung und Kosten sind erst nach Prüfung vor Ort möglich.

Häufige Fragen zur Herdanschlussdose Aufputz

Wann ist eine Herdanschlussdose Aufputz sinnvoll?

Sie ist sinnvoll, wenn die Leitung sichtbar geführt wird, die Wand nicht geöffnet werden soll und genügend geschützter Platz für das aufgesetzte Gehäuse vorhanden ist.

Darf eine Aufputz-Herdanschlussdose hinter dem Herd sitzen?

Nur wenn dort ausreichend Platz, Schutz vor Wärme und Quetschung sowie die erforderliche Zugänglichkeit bestehen. Häufig ist eine seitliche Position im Nachbarschrank günstiger.

Kann man zwei Geräte an eine normale Herdanschlussdose anschließen?

Nicht pauschal. Dafür müssen Geräte, Stromkreis und ein ausdrücklich geeignetes Anschluss- oder Verteilungssystem zusammenpassen und fachlich geprüft werden.

Wer darf eine Herdanschlussdose anschließen?

Der feste Anschluss und die anschließende Prüfung gehören in die Hände eines qualifizierten Elektrofachbetriebs.

Ist Aufputz schlechter als Unterputz?

Nein. Bei passender Auswahl und fachgerechter Montage ist Aufputz eine reguläre Lösung; sie benötigt lediglich mehr sichtbaren Raum und eine sorgfältige Platzplanung.
