Geberit-Spülkasten ab 2002: Ersatzteile richtig finden

Bei einem Geberit-Unterputzspülkasten ab etwa 2002 lässt sich ein defektes Füll- oder Spülventil häufig über die Öffnung hinter der Betätigungsplatte austauschen. Das Baujahr allein reicht für die Ersatzteilwahl jedoch nicht aus. Modellreihe, Spülkastentiefe, Serviceöffnung und vorhandene Bauteile müssen eindeutig identifiziert werden.

Dieser Ratgeber zeigt, wie Sie den Spülkasten erkennen, typische Fehler eingrenzen und passende Ersatzteile im offiziellen Geberit-Katalog finden. Alte Artikelnummern können durch Nachfolgeprodukte ersetzt worden sein. Bestellen Sie deshalb nie ausschließlich nach einem Foto oder der Angabe „ab 2002“.

Welcher Geberit-Spülkasten steckt in der Wand?

Geberit hat unterschiedliche Unterputzspülkästen und Betätigungsfamilien gebaut. Gängige Bezeichnungen wie UP100, UP200, UP300, UP320, Kappa, Omega oder Sigma sind nicht beliebig austauschbar. Auch ähnlich aussehende Drückerplatten können zu verschiedenen Serviceöffnungen gehören.

1. Schließen Sie das Absperrventil im Spülkasten und betätigen Sie die Spülung.
2. Nehmen Sie die Betätigungsplatte nach der zugehörigen Anleitung ab.
3. Fotografieren Sie Serviceöffnung, Schutzplatte, Füllventil, Spülventil und erkennbare Kennzeichnungen.
4. Notieren Sie Artikel-, Zulassungs- oder Produktionsnummern sowie ungefähres Baujahr.
5. Vergleichen Sie die Merkmale mit dem offiziellen Produkterkenner oder Ersatzteilkatalog.

Der Geberit-Produkterkenner kann Unterputzspülkästen ab Baujahr 1964 anhand ihrer Merkmale identifizieren und führt zu passenden Ersatzteilen beziehungsweise Umbausets.

Typische Ersatzteile bei Spülkästen ab 2002

Bauteil	Aufgabe	Typisches Fehlerbild
Füllventil	Füllt den Spülkasten und schließt bei erreichtem Wasserstand	Wasser läuft langsam, laut oder dauerhaft nach
Spülventil beziehungsweise Heberglocke	Gibt beim Betätigen das Spülwasser frei	Spülung löst nicht aus oder schließt nicht sauber
Ventildichtung	Dichtet Spülventil gegen den Ventilsitz ab	Dünner Wasserfilm läuft ständig in die Keramik
Bassin beziehungsweise Ventilsitz	Nimmt das Spülventil auf	Dichtung schließt trotz Reinigung und Wechsel nicht
Betätigungshebel und Lagerbock	Übertragen den Druck der Platte auf das Ventil	Taste klemmt, hat keinen Widerstand oder löst unzuverlässig aus
Verbindungsschlauch	Verbindet Absperrventil und Füllventil	Tropfen oder sichtbare Alterung an Anschlussstellen

Geberit gibt für die mechanischen Grundfunktionen seiner Unterputzspülkästen eine langfristige Ersatzteilsicherheit an. Auf der offiziellen Seite zu Geberit-Ersatzteilen wird erläutert, dass passende Füll- und Spülventile modellabhängig ausgewählt werden müssen.

Alte und neue Artikelnummern richtig einordnen

In älteren Ersatzteillisten tauchen unter anderem Nummern wie 240.638.00.1, 240.705.00.1, 241.859.00.1 oder 240.282.00.1 auf. Solche Nummern dürfen nicht pauschal allen Spülkästen ab 2002 zugeordnet werden. Einige Teile gehören nur zu bestimmten Reihen, andere wurden durch neue Versionen ersetzt oder gelten nur in Kombination mit einem bestimmten Bassin.

Ein Beispiel ist das frühere Füllventil mit der Nummer 240.705.00.1, das im offiziellen Katalog bei bestimmten Baureihen durch eine aktuelle Ausführung ersetzt wird. Auch Dichtungen unterscheiden sich nach Spülventil und Bauzustand. Der Katalog zeigt jeweils, für welches Modell, welchen Zeitraum und welche Vorgängernummer ein Teil vorgesehen ist.

Die ursprüngliche Tabelle dieses Beitrags enthielt verkürzte und teilweise beschädigte Kauflinks. Sie wurde deshalb durch eine modellbezogene Vorgehensweise ersetzt. Das reduziert Fehlbestellungen und ist verlässlicher als eine starre Produktliste.

Fehler zuerst eingrenzen, dann Ersatzteil bestellen

Wasser läuft ständig in die Toilette

Beobachten Sie, ob der Wasserstand bis zum Überlauf ansteigt. Ist das der Fall, schließt häufig das Füllventil nicht korrekt oder der eingestellte Wasserstand ist zu hoch. Bleibt der Wasserstand unter dem Überlauf und Wasser läuft trotzdem in die Keramik, liegt die Ursache eher an Spülventil, Dichtung oder Ventilsitz.

Spülkasten füllt sehr langsam

Prüfen Sie zunächst, ob das Absperrventil vollständig geöffnet ist. Filter, Füllventil oder Zulauf können verschmutzt beziehungsweise verkalkt sein. Arbeiten am Trinkwasseranschluss erfordern sauberes Vorgehen; beschädigte oder schwergängige Absperrventile gehören in die Hände eines Sanitärfachbetriebs.

Betätigungsplatte reagiert nicht

Kontrollieren Sie, ob Betätigungsstangen, Hebel und Lagerbock richtig sitzen. Zu lang oder zu kurz eingestellte Stangen können die Spülung blockieren oder permanent leicht betätigen. Verwenden Sie die Montageanleitung der konkreten Platte und des Spülkastens.

Eine ausführlichere Fehlerdiagnose finden Sie im Beitrag Geberit-Spülkasten reparieren und warten.

Spülventildichtung wechseln

1. Absperrventil schließen und Spülkasten leeren.
2. Betätigungsplatte und Schutzabdeckung nach Anleitung entfernen.
3. Betätigungsteile so ablegen, dass ihre Position nachvollziehbar bleibt.
4. Spülventil gemäß Modellanleitung entriegeln und vorsichtig herausnehmen.
5. Dichtung und Ventilsitz auf Beläge, Verformung und Beschädigung prüfen.
6. Nur die zum identifizierten Ventil passende Dichtung einsetzen.
7. Bauteile montieren, Absperrventil langsam öffnen und mehrere Spülungen prüfen.

Verwenden Sie keine scharfkantigen Werkzeuge am Ventilsitz. Kratzer können eine neue Dichtung sofort wieder undicht machen. Säurehaltige Reiniger dürfen nicht unkontrolliert im Spülkasten verbleiben und müssen für die Werkstoffe geeignet sein.

Füllventil austauschen

Vor dem Ausbau muss das Absperrventil sicher schließen. Lösen Sie die Verbindung nur mit geeignetem Werkzeug und ohne das innenliegende Ventil oder den Anschluss zu verdrehen. Das neue Füllventil wird nach Herstelleranleitung montiert und auf den vorgesehenen Wasserstand eingestellt.

Prüfen Sie anschließend sämtliche Verbindungen bei gefülltem Spülkasten mit trockenem Papier auf Feuchtigkeit. Die Betätigungsplatte wird erst montiert, wenn mehrere Füll- und Spülzyklen störungsfrei waren. Ist das Absperrventil undicht oder der Anschluss beschädigt, stoppen Sie die Arbeit und beauftragen einen Fachbetrieb.

Warum der Zugang über die Drückerplatte genügt

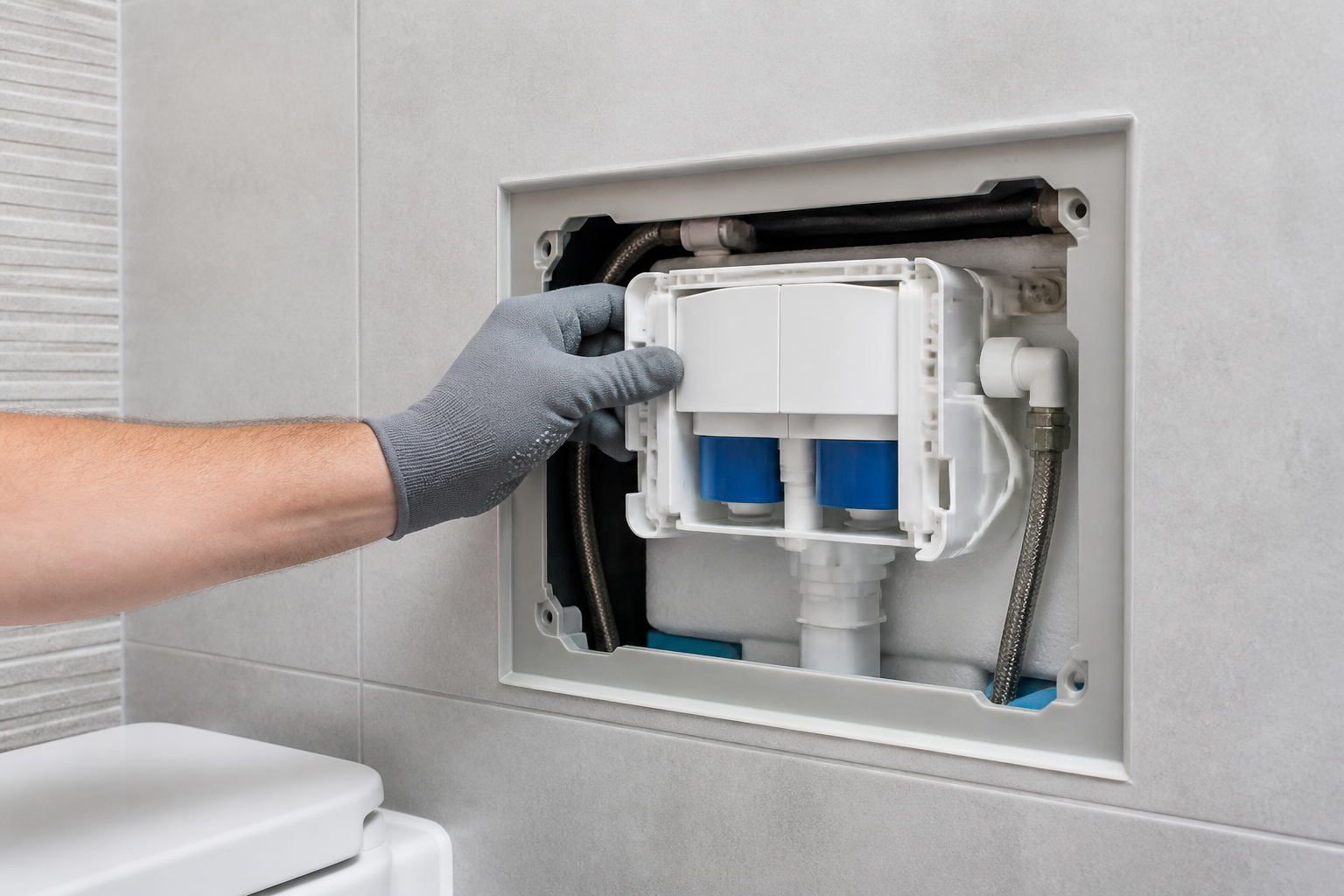

Die wartungsrelevanten Komponenten eines üblichen Geberit-Unterputzspülkastens sind durch die Serviceöffnung hinter der Betätigungsplatte erreichbar. Für den Austausch von Füllventil, Spülventil, Dichtung oder Betätigung muss die geflieste Wand normalerweise nicht geöffnet werden. Voraussetzung ist, dass der eigentliche Spülkastenkörper und die verdeckten Leitungen dicht sind.

Zeigt sich Feuchtigkeit außerhalb des Kastens, an der Vorwand oder im darunterliegenden Raum, ist eine schnelle fachliche Lecksuche erforderlich. In diesem Fall genügt ein Ventilwechsel möglicherweise nicht.

Checkliste vor der Ersatzteilbestellung

• Spülkastenmodell und Serviceöffnung eindeutig identifiziert
• Fehlerbild zwischen Füllung, Spülung und Betätigung eingegrenzt
• Vorhandene Artikelnummer und mögliche Nachfolgenummer geprüft
• Baujahr nicht als einziges Auswahlkriterium verwendet
• Explosionszeichnung und Montageanleitung verglichen
• Dichtungen nicht allein anhand des Durchmessers bestellt
• Absperrventil vor Beginn auf sichere Funktion geprüft

Weitere Grundlagen und ältere Baureihen behandelt unsere Übersicht zu Geberit-Unterputzspülkästen und Ersatzteilen.

Häufige Fragen zu Geberit-Spülkästen ab 2002

Passt das Spülventil 240.638.00.1 in jeden Geberit-Spülkasten ab 2002?

Nein. Die Artikelnummer gehört nur zu bestimmten Spülkasten- und Ventilbaureihen. Modell, Serviceöffnung und vorhandene Bauteile müssen im offiziellen Ersatzteilkatalog geprüft werden.

Wie erkennt man das Modell eines Geberit-Unterputzspülkastens?

Entfernen Sie die Betätigungsplatte und vergleichen Sie Serviceöffnung, Schutzplatte, Bauteile und erkennbare Nummern mit dem Geberit-Produkterkenner oder Ersatzteilkatalog. Das ungefähre Baujahr allein genügt nicht.

Muss für eine Reparatur die Wand geöffnet werden?

Füllventil, Spülventil, Dichtungen und Betätigung sind normalerweise durch die Serviceöffnung erreichbar. Die Wand muss nur bei Schäden am verdeckten Spülkastenkörper, an Leitungen oder an der Vorwandkonstruktion geöffnet werden.

Warum läuft nach einem Dichtungswechsel weiterhin Wasser nach?

Mögliche Ursachen sind ein verschmutzter oder beschädigter Ventilsitz, ein falscher Dichtungsring, ein nicht korrekt eingesetztes Spülventil oder ein Füllventil, das den Wasserstand bis zum Überlauf ansteigen lässt.

Wo findet man aktuelle Geberit-Ersatzteilnummern?

Aktuelle Nummern, Nachfolgeprodukte und Kompatibilitäten stehen im offiziellen Geberit-Produkterkenner und Ersatzteilkatalog. Alte Händlerlisten sollten nur als Hinweis, nicht als alleinige Bestellgrundlage dienen.
