Geberit 240.638.00.1: Einbau und Kompatibilität

Die Artikelnummer Geberit 240.638.00.1 bezeichnet laut aktuellem Geberit-Ersatzteilkatalog ein Spülventil für Kappa-Unterputzspülkästen mit 15 Zentimetern Bautiefe, die auch unter der früheren Bezeichnung UP200 geführt werden. Das Teil ist daher kein Universalventil für jeden Geberit-Spülkasten. Vor Bestellung oder Ausbau müssen Spülkastenserie, Baujahr, Serviceöffnung und vorhandene Bauteile eindeutig zugeordnet werden. Bei nachlaufendem Wasser ist zudem häufig nur Schmutz oder Kalk an Ventil und Dichtung die Ursache; ein vollständiger Austausch ist nicht immer nötig.

Was ist Geberit 240.638.00.1 genau?

Im Herstellerkatalog wird 240.638.00.1 als „Spülventil Kappa UP-SPK 15 cm“ geführt. Umgangssprachlich heißt dieses Bauteil auch Heberglocke. Es öffnet bei der Betätigung den Ablauf aus dem Spülkasten in die WC-Keramik und schließt ihn anschließend wieder. Die Abdichtung am Ventilsitz verhindert, dass Wasser permanent in das WC läuft.

Zur Baugruppe gehören je nach Reparaturumfang weitere Teile. Der Geberit-Katalog nennt beispielsweise:

• 240.638.00.1: Spülventil für Kappa-UP-Spülkasten 15 cm,
• 816.418.00.1: Flachdichtung für Geberit-Spülventile von Aufputz- und Unterputzspülkästen,
• 241.167.00.1: Bügel zu Geberit-Spülventilen,
• 240.637.00.1: Heberglocke mit Bassin, im Katalog als größere Baugruppe ausgewiesen.

Diese Nummern dürfen nicht allein nach optischer Ähnlichkeit kombiniert werden. Maßgeblich ist die Ersatzteilzeichnung für den identifizierten Spülkasten. Die offizielle Geberit-Ersatzteilübersicht ordnet 240.638.00.1 den Kappa-UP-Spülkästen mit 15 Zentimetern Bautiefe zu und nennt auch zugehörige Dichtungen und Baugruppen.

Passt 240.638.00.1 zum UP200?

Geberit führt eine eigene Ersatzteilseite für Kappa-Unterputzspülkästen 15 Zentimeter, UP200, mit Baujahren 2002 bis 2024. Als Erkennungsmerkmale nennt der Katalog unter anderem eine Serviceöffnung von 18 mal 11 Zentimetern und Spülkastenabmessungen von 40,5 mal 35 Zentimetern. Diese Merkmale helfen bei der Eingrenzung, ersetzen aber nicht die eindeutige Produktzuordnung.

Quelle: Geberit-Ersatzteile für Kappa UP-Spülkästen 15 cm (UP200).

Bei älteren, umgebauten oder mit pneumatischer Betätigung ausgestatteten Anlagen können andere Bauteile erforderlich sein. Auch die Nummer 240.622.00.1, die in manchen Händlerangeboten auftaucht, ist nicht automatisch identisch mit 240.638.00.1. Artikelnummer, Ersatz-für-Angabe und komplette Baugruppe müssen anhand des Herstellerkatalogs geprüft werden.

Spülkasten und Baujahr identifizieren

Die Modellnummer befindet sich laut Geberit in der Regel hinter der Betätigungsplatte. Dort lassen sich außerdem Form, Farbe und Position von Einbauteilen sowie Maße der Serviceöffnung vergleichen. Gute Fotos vor dem Zerlegen erleichtern den späteren Zusammenbau und die Anfrage beim Fachhandel.

Für die Identifikation sind hilfreich:

• Aufdruck oder Artikelnummer hinter der Betätigungsplatte,
• Baujahr des Spülkastens oder Gebäudes,
• Serie der Betätigungsplatte,
• Breite und Höhe der Serviceöffnung,
• Spülkasten-Bautiefe, sofern dokumentiert,
• Fotos von Ventil, Bügel, Bassin und Betätigungsmechanik.

Geberit weist auf seiner Ersatzteilseite darauf hin, dass Füllventil und Spülventil unterschiedliche Aufgaben haben. Das Füllventil steuert den Wasserzulauf, das Spülventil die Entleerung. Eine falsche Diagnose führt leicht zum Austausch des falschen Bauteils.

Nachlaufendes Wasser richtig diagnostizieren

Läuft ständig Wasser in die WC-Keramik, schließt entweder das Spülventil am Ablauf nicht dicht oder das Füllventil beendet den Zulauf nicht korrekt. Eine einfache Beobachtung hilft bei der Eingrenzung:

Beobachtung	Mögliche Ursache	Nächster Prüfschritt
Dünner Wasserfilm läuft dauerhaft ins WC	Schmutz oder Kalk an Dichtung und Ventilsitz	Spülventil und Auflageflächen kontrollieren
Wasserstand steigt bis zum Überlauf	Füllventil schließt nicht oder ist falsch eingestellt	Füllventil und Wasserstand prüfen
Spültaste bewegt das Ventil nicht	Bügel, Stangen oder Betätigung falsch eingehängt	Betätigungsmechanik nach Zeichnung prüfen
Spülmenge ist zu klein	Einstellung, Mechanik oder Zulauf beeinträchtigt	Spülmenge und Füllstand nach Anleitung kontrollieren
Wasser tritt an anderer Stelle aus	Verbindung, Behälter oder Rohr undicht	Wasser abstellen und Sanitärfachbetrieb rufen

Der ausführliche Überblick Probleme mit dem Spülkasten hilft bei der Trennung von Füll- und Spülventilfehlern. Bei verdeckten Leckagen, beschädigtem Spülkasten oder unsicherem Wasseranschluss sollte nicht weiter zerlegt werden.

Reinigen oder austauschen?

Geberit beschreibt als häufige Ursache für nachlaufendes Wasser Schmutz oder Kalk zwischen Silikondichtung und Ablauf. Der Hersteller empfiehlt, das Spülventil auszubauen und die relevanten Stellen mit Wasser oder einem trockenen Tuch zu reinigen. Das ist deutlich schonender als aggressive Säuren oder beliebige Haushaltschemikalien.

Eine Reinigung ist sinnvoll, wenn:

• Ventil und Betätigung mechanisch unbeschädigt sind,
• nur oberflächliche Ablagerungen sichtbar sind,
• die Dichtung elastisch, sauber und ohne Risse ist,
• der Ventilsitz keine Beschädigung zeigt.

Ein Austausch ist eher erforderlich, wenn Kunststoffteile gebrochen, Führungen ausgeschlagen, Dichtungen verformt oder Oberflächen dauerhaft beschädigt sind. Häufig genügt eine passende Dichtung, sofern der Hersteller sie für die konkrete Baugruppe einzeln führt. Das spart Material und vermeidet unnötiges Zerlegen.

Warum Salzsäure und aggressive Entkalker keine gute Idee sind

Der ursprüngliche Rat, eine Heberglocke mit Salzsäure oder über Nacht in beliebigen Entkalkern zu behandeln, ist nicht belastbar und kann Bauteile, Dichtungen sowie Atemwege gefährden. Geberit warnt, dass eine umfassende Entkalkung des Spülkasteninneren Ablagerungsplatten lösen kann, die anschließend Leitungen oder WC verstopfen. Aggressive oder gemischte Reinigungsmittel gehören nicht in den Spülkasten.

Die Geberit-Servicehinweise für den Spülkasten empfehlen für das Spülventil Wasser oder ein trockenes Tuch. Darüber hinaus gelten die Pflegeangaben des Herstellers. Säuren niemals mit chlorhaltigen Reinigern mischen; dabei können gefährliche Gase entstehen.

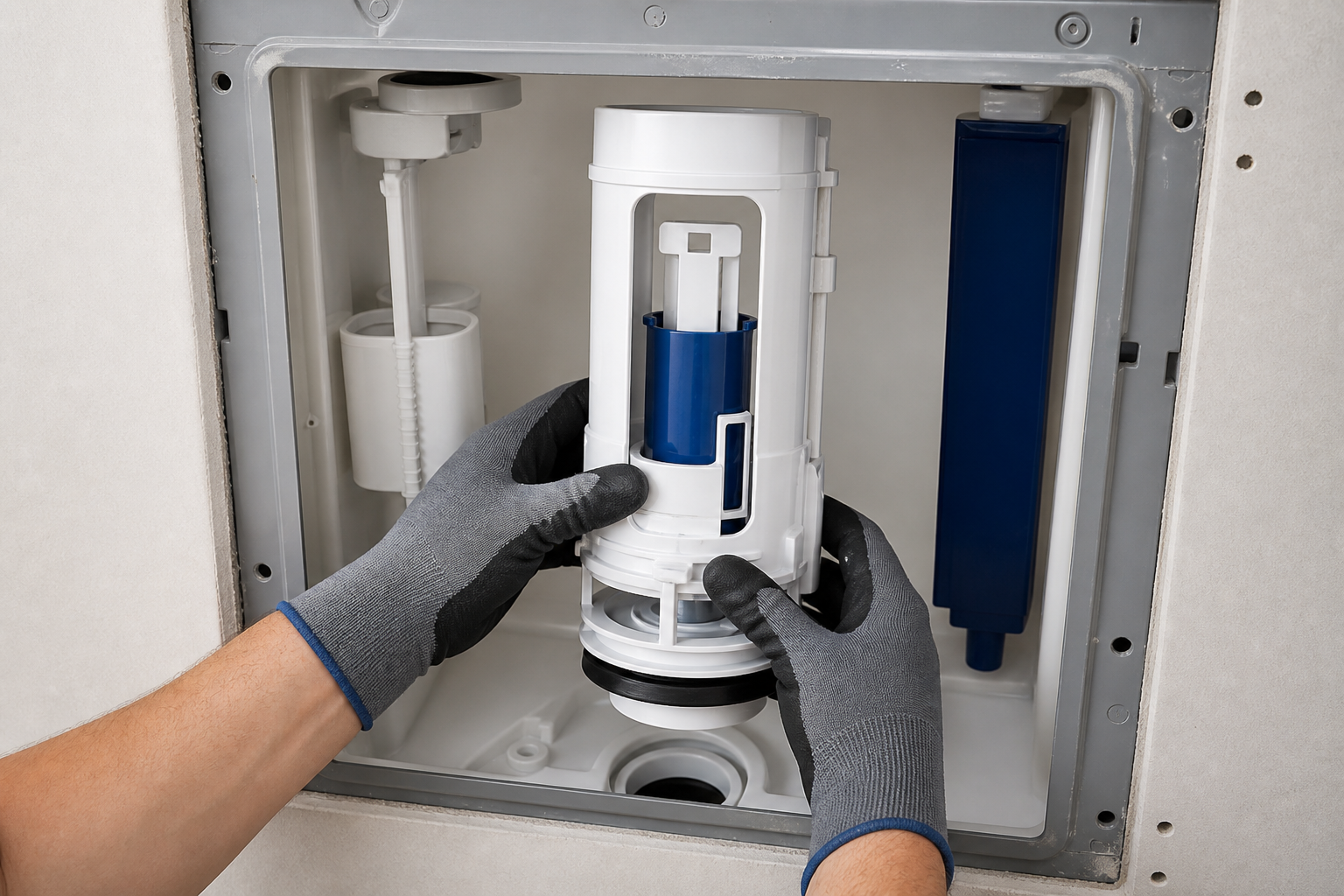

Spülventil 240.638.00.1 ausbauen und reinigen

Der genaue Ausbau hängt von Betätigungsplatte und Spülkastenvariante ab. Die offizielle Explosionszeichnung und Montageanleitung gehen daher jeder allgemeinen Beschreibung vor.

1. Wasserzufuhr schließen: Eckventil im Servicebereich vorsichtig schließen und durch Spülen prüfen, dass kein Wasser nachläuft.
2. Betätigungsplatte abnehmen: Nur nach deren Anleitung arbeiten, damit Halter und Oberfläche nicht brechen.
3. Einbauteile dokumentieren: Fotos von Stangen, Bügeln und Ventilposition anfertigen.
4. Betätigungsmechanik lösen: Bauteile ohne Gewalt nach der modellspezifischen Anleitung ausbauen.
5. Spülventil entnehmen: Vorgesehene Verriegelung lösen und Ventil gerade aus der Serviceöffnung führen.
6. Dichtung und Sitz prüfen: Schmutz mit Wasser und weichem Tuch entfernen. Keine scharfen Werkzeuge verwenden.
7. Bauteile einsetzen: Ventil korrekt verriegeln, Mechanik in ursprünglicher Position montieren.
8. Wasser öffnen und testen: Langsam füllen lassen, mehrere Spülungen auslösen und auf Nachlaufen sowie Undichtigkeiten prüfen.

Lässt sich ein Teil nicht durch die Serviceöffnung bewegen, ist meist noch eine Verriegelung oder Baugruppe im Weg. Nicht am Kunststoff hebeln. Ein Sanitärfachbetrieb kann Schäden am verdeckt eingebauten Spülkasten vermeiden.

Dichtung 816.418.00.1 kontrollieren

Die Flachdichtung liegt am Ablauf an und ist für die Dichtwirkung zentral. Kleine Ablagerungen können bereits einen dauerhaften Wasserfilm verursachen. Nach der Reinigung wird sie auf Risse, Wellen, verhärtete Stellen und Formverlust geprüft.

Die Artikelnummer 816.418.00.1 wird im Geberit-Katalog als zugehörige Flachdichtung beim Spülventil 240.638.00.1 gezeigt. Trotzdem sollte die Zuordnung vor Bestellung über die konkrete Ersatzteilzeichnung erfolgen. Eine neue Dichtung wird sauber, ohne Verdrehung und in der vorgesehenen Orientierung eingesetzt. Fett oder Dichtmittel nur verwenden, wenn Geberit dies ausdrücklich vorgibt.

Spülventil austauschen

Wenn Reinigung und Dichtungswechsel nicht ausreichen oder das Ventil beschädigt ist, wird das Ersatzteil anhand der Katalogzuordnung beschafft. Geberit verkauft Ersatzteile nach eigener Auskunft nicht direkt an Endkunden; sie sind über den Fachhandel erhältlich. Geringfügige optische Unterschiede eines Nachfolgeteils sind möglich, sofern der Hersteller die Kompatibilität bestätigt.

Beim Austausch:

• Wasser absperren und Spülkasten entleeren,
• alte Einbauposition fotografieren,
• keine Teile verschiedener Varianten vermischen,
• Dichtflächen reinigen und auf Beschädigung prüfen,
• Verriegelung und Betätigungsmechanik exakt montieren,
• Füllstand und Spülmengen nur nach Anleitung einstellen,
• mehrere Funktions- und Dichtheitsprüfungen durchführen.

Bleibt das Wasser trotz neuem Spülventil nicht stehen, müssen Ventilsitz, Bassin und Füllventil erneut geprüft werden. Der Austausch auf Verdacht ist weniger zielführend als eine getrennte Diagnose beider Ventile.

Typische Fehler bei Bestellung und Reparatur

• Die Bezeichnung UP200 wird mit ähnlich aussehenden Sigma-, Omega- oder Delta-Spülkästen verwechselt.
• Ein Händlerfoto wird als einziger Kompatibilitätsnachweis verwendet.
• 240.638.00.1 und eine komplette Heberglocke mit Bassin werden gleichgesetzt.
• Das Füllventil wird getauscht, obwohl die Dichtung am Spülventil verschmutzt ist.
• Aggressive Säuren beschädigen Kunststoff oder Dichtungen.
• Betätigungsstangen werden nach dem Einbau falsch eingestellt.
• Das Eckventil wird mit Gewalt bewegt und beginnt anschließend zu lecken.

Eine pauschale Entkalkung alle zwei Jahre ist nicht nötig. Wasserhärte und Ablagerung unterscheiden sich regional, und Geberit weist ausdrücklich auf Risiken einer unnötigen Komplettentkalkung hin. Sinnvoll ist eine an Symptomen orientierte Kontrolle. Der Beitrag Spülkasten entkalken erklärt weitere schonende Schritte.

Wann ein Sanitärfachbetrieb übernehmen sollte

Fachliche Hilfe ist angebracht, wenn das Absperrventil nicht zuverlässig schließt, Bauteile nicht eindeutig identifiziert werden können, Wasser außerhalb der WC-Keramik austritt oder der Spülkasten beziehungsweise Ablauf beschädigt ist. Dasselbe gilt bei schwergängiger pneumatischer oder elektronischer Betätigung und wenn die Serviceöffnung keinen sicheren Ausbau erlaubt.

Nach einer Reparatur darf im geschlossenen Zustand kein Wasser unbemerkt in die Vorwand laufen. Feuchte Stellen, Geräusche hinter der Wand oder steigender Wasserverbrauch sind Warnzeichen, die zeitnah geprüft werden müssen.

Häufige Fragen zu Geberit 240.638.00.1

Für welchen Spülkasten ist Geberit 240.638.00.1 vorgesehen?

Geberit führt 240.638.00.1 als Spülventil für Kappa-Unterputzspülkästen mit 15 Zentimetern Bautiefe. Dazu gehört die als UP200 bezeichnete Baureihe; die konkrete Ersatzteilzeichnung bleibt verbindlich.

Ist 240.638.00.1 eine Universal-Heberglocke?

Nein. Das Spülventil ist einer bestimmten Kappa-UP-Spülkastenfamilie zugeordnet und darf nicht allein wegen ähnlicher Form in andere Geberit-Spülkästen eingesetzt werden.

Muss das Spülventil bei nachlaufendem Wasser ersetzt werden?

Nicht immer. Schmutz oder Kalk an Dichtung und Ventilsitz können das Schließen verhindern; Geberit empfiehlt zunächst eine schonende Reinigung mit Wasser oder einem trockenen Tuch.

Welche Dichtung gehört laut Katalog zum Spülventil?

In der Geberit-Ersatzteilübersicht ist die Flachdichtung 816.418.00.1 dem Spülventil 240.638.00.1 zugeordnet. Vor der Bestellung muss die Zuordnung zum vorhandenen Spülkasten geprüft werden.
